Solución de almacenamiento logístico inteligente AGV
La gestión de almacenamiento ocupa una posición central en la gestión logística. En la gestión de almacenes tradicional, la recopilación de datos se basa en la entrada manual o el escaneo de códigos de barras, lo que da como resultado una baja eficiencia laboral; la división poco clara de los espacios de carga en el almacén y el apilamiento caótico no favorece la convergencia; la tecnología de inventario físico obsoleta a menudo da como resultado discrepancias entre las cuentas y las cuentas reales; alta tasa de error, lo que agrega costos adicionales; falta de seguimiento de procesos, dificultad para definir responsabilidades. Industria 4.0, al introducir el sistema logístico dinámico AGV y cambiar el modo de manipulación manual existente, puede resolver de manera efectiva los puntos críticos existentes de la gestión logística de almacenamiento y lograr la automatización logística. Entre ellos, el automóvil AGV es una herramienta indispensable en el almacén logístico inteligente.

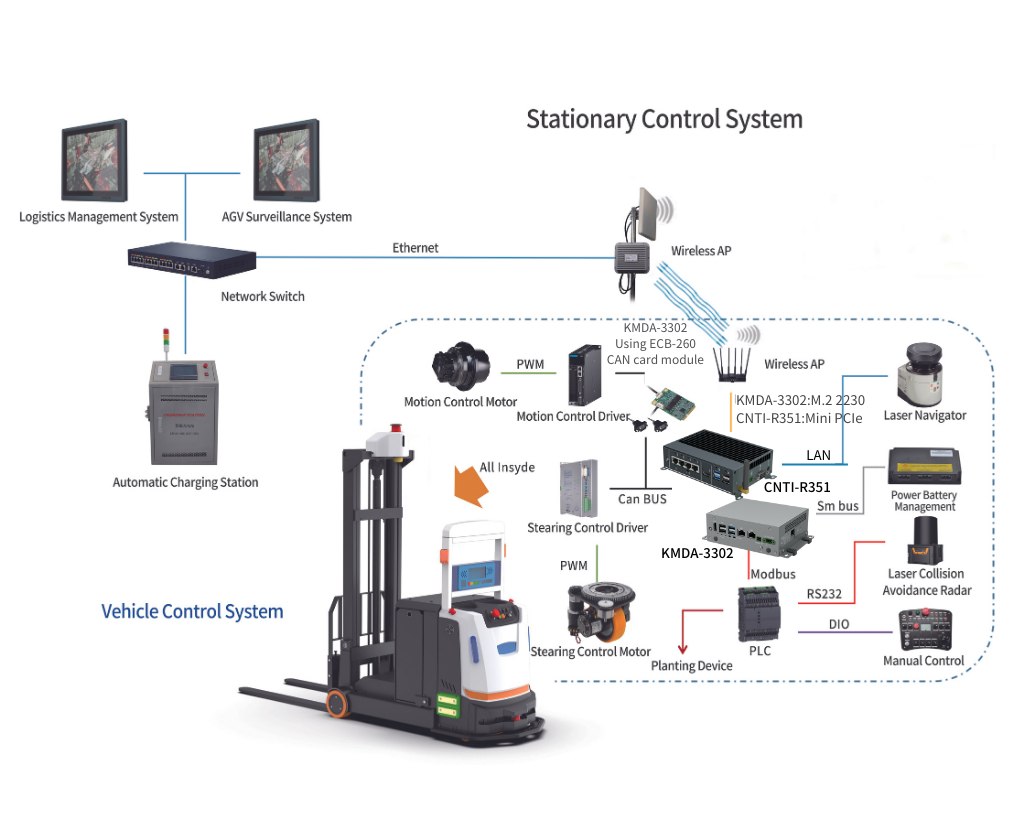

Introducción de la estructura
La solución AGV de almacenamiento y logística inteligente de JHCTECH se puede implementar utilizando el producto de arquitectura X86 KMDA-3302 o el producto de arquitectura ARM CNTI-R351, ofreciendo una selección de arquitectura dual para satisfacer las diferentes necesidades de los usuarios. El KMDA-3302 está equipado con una CPU de la serie Intel® Tiger Lake U Soc, mientras que el CNTI-R351 cuenta con un procesador Rockchip RK3588. Ambos productos son soluciones integradas compactas, adecuadas para su instalación en entornos AGV/ARM. Además, todo el sistema adopta un diseño de absorción de impactos para garantizar la estabilidad durante el funcionamiento. Los puertos Ethernet se utilizan para conectar dispositivos de navegación láser, mientras que los puertos serie admiten el protocolo Modbus y la comunicación PLC. El KMDA-3302 puede interactuar con unidades de marcha/dirección a través del módulo ECB-260 insertado en la interfaz Mini PCIe para la conexión de bus CAN. Por otro lado, el CNTI-R351 tiene 2 puertos CAN integrados para la conexión directa a unidades de marcha/dirección. Con un amplio rango de suministro de voltaje de CC 9-36 V, estos dispositivos se pueden conectar directamente a las baterías de energía del vehículo y administrar las baterías de energía a través de la interfaz de bus Sm. El diagrama de arquitectura del sistema de hardware específico es el siguiente:
Intel® Tiger lake U Soc CPU, HDMI, 2*LAN, 2*COM, 8bit DIO, 4*USB 1*Mini PCIe, 1*mSATA, 1*M.2 B-Key, 1*M.2 E-Key, DC 9-36V.
KMDA-3302 es un PC-Box embebido de alto rendimiento, pequeño volumen y compacto, diseñado con una estructura de chasis SGCC y equipado con un ventilador de control de velocidad de 4 hilos para la disipación del calor. Alimentado por la CPU Intel® Tiger lake serie U Soc, con ricas funciones I/O, cuerpo delgado, diseño anti-vibración, adecuado para terminales portátiles móviles, máquinas de publicidad, inspección visual logística, AGV, AMR y otros escenarios de aplicación.
Intel® Tiger lake U Soc CPU, 2*HDMI, 3*LAN, 6*COM, 16bit Iso. DIO, 6*USB，2*CAN，Audio，2*Mini PCIe, 1*mSATA, 1*M.2 M-Key, DC 9-36V.
KMDA-3303 es un Box-Pc embebido de alto rendimiento, pequeño volumen y compacto, diseñado con una estructura de chasis SGCC, carcasa de refrigeración de perfil rectangular de aluminio. Impulsado por Intel ® Tiger lago U Soc CPU de la serie, con ricas funciones I/O, diseño anti-vibración, adecuado para AGV / AMR y escenarios de aplicacion de barreras de peaje, parking, transporte.
Intel® Tiger lake U Soc CPU, 2*HDMI, 9*LAN, 6*COM, 16bit Iso. DIO, 6*USB，2*CAN，Audio，2*Mini PCIe, 1*mSATA, 1*M.2 M-Key, DC 9-36V.
KMDA-3305 es un Box-Pc embebido de alto rendimiento, pequeño volumen y compacto, diseñado con una estructura de chasis SGCC, carcasa de refrigeración de perfil rectangular de aluminio. Impulsado por Intel ® Tiger lago U Soc serie CPU, con ricas funciones I/O, diseño anti-vibración, conveniente para AGV/AMR y escenarios de aplicacion de barreras de peaje, parking, transporte.
Intel® 12/13th Gen Alder Lake-S/Raptor Lake-S LGA1700 CPU, 4*LAN, 4*USB3.2, 1*HDMI, 6*COM, 8bit Iso. DIO, 1*mSATA, 2*Mini PCIe, 1*M.2 B-Key, 1*SATA3.0, DC 9-36V.
KMDA-7611-S001 es un Box-Pc de alto rendimiento con chipset H610， alimentado por CPU Intel® 12/13th Gen Alder lake-S/Raptor Lake-S, múltiples interfaces IO y tamaño moderado. Es adecuado para carretillas elevadoras no tripuladas, visión artificial y control industrial y otras industrias y campos.
Intel Elkhart lake CPU, 1*HDMI, 2*LAN, 2*USB3.1, 2*USB2.0, 2*COM, 1*Mini PCIe, 1*mSATA, Mini size, DC 9~36V
KGEC-6200 es un nuevo controlador de borde, equipado con un procesador de la serie SoC de Elkhart Lake, 1*DDR4 3200 SODIMM, máximo 32 GB, interfaces de E/S múltiples, dos diseños de fuente de alimentación. El tamaño mini es adecuado para la instalación en espacios limitados. Es muy adecuado para AGV y AMR, visión artificial, control industrial y otros campos.
